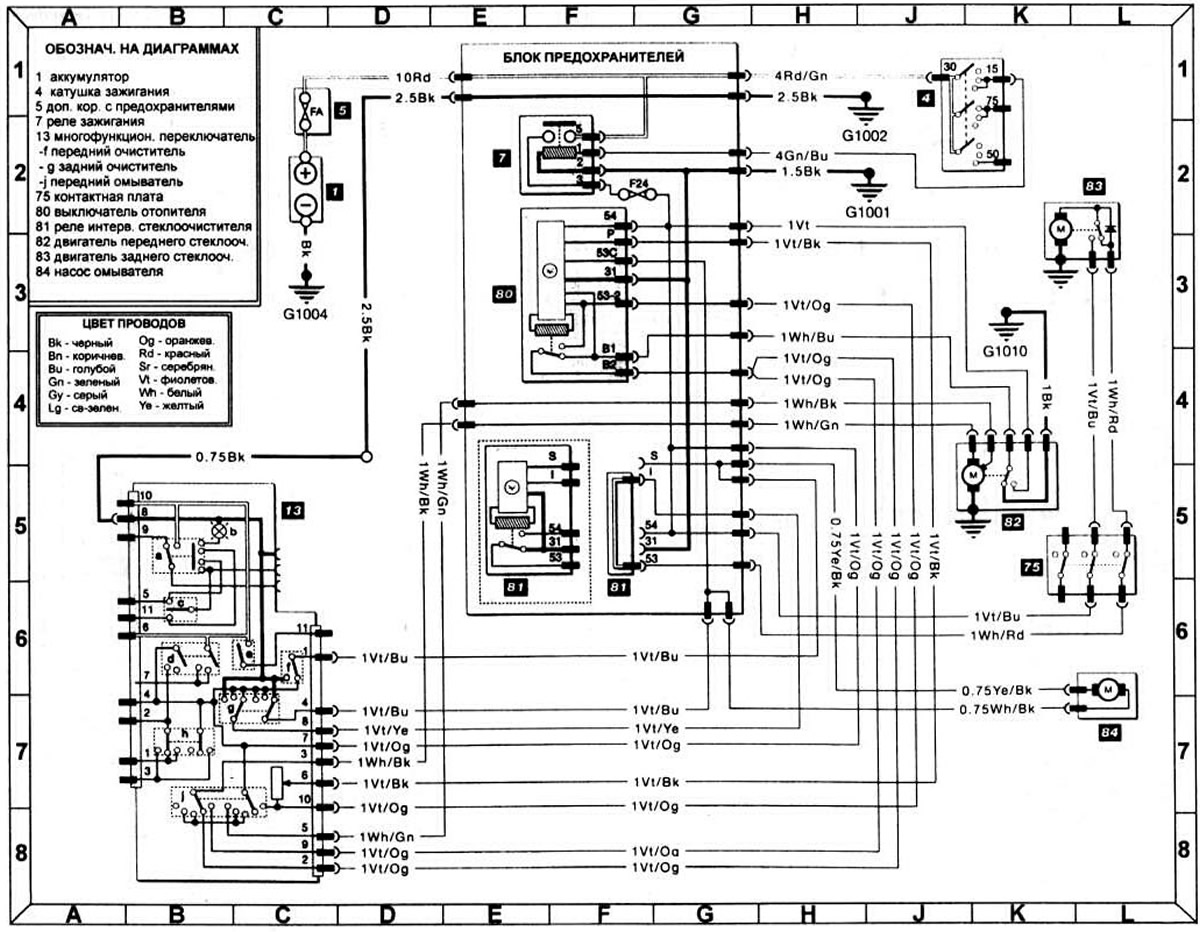

Диаграмма 8. Передние и задние очистители и омыватели стекол - автомобили изготовленные с 1996 года.
1 аккумулятор
4 катушка зажигания
5 доп. кор. с предохранителями
7 реле зажигания
13 многофункцион. переключатель
- f передний очиститель
- g задний очиститель
- j передний омыватель
75 контактная плата
80 выключатель отопителя
81 реле интерв. стеклоочистителя
82 двигатель переднего стеклооч.
83 двигатель заднего стеклооч.
84 насос омывателя
