Диаграмма 6. Система зажигания и управления двигателем 1,6 л EFi (до 1995 года). Принципиальные схемы Ford Escort 5

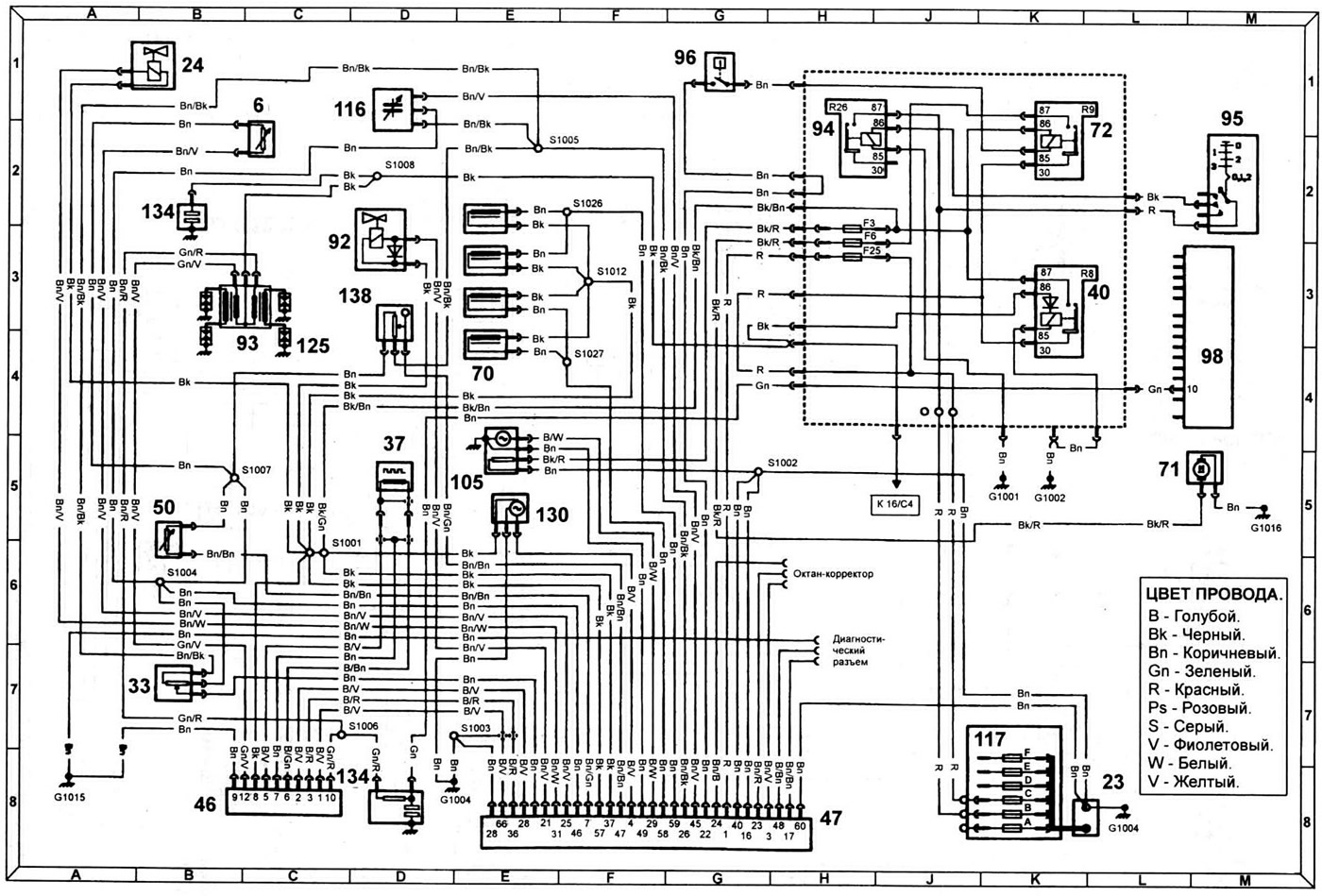

Диаграмма 6. Система зажигания и управления двигателем 1,6 л EFi автомобилей изготовленных до 1995 года.

6 - датчик температуры поступающего воздуха, 23 - аккумулятор, 24 - электромагнитный клапан, 33 - регулировочный резистор, 37 - датчик положения коленчатого вала, 46 - модуль EDIS, 47 - модуль EEC IV, 48 - реле мощности CFI, 58 - датчик температуры двигателя, 70 - топливный инжектор, 71 - топливный насос, 72 - реле топливного насоса, 92 - электромагнитный клапан холостого хода, 93 - катушка зажигания, 94 - реле зажигания, 95 - замок зажигания, 96 - инерционный выключатель, 98 - комбинация приборов, 105 - лямбда-датчик, 116 - датчик, 117 - блок предохранителей в моторном отсеке, 125 - свеча зажигания, 130 - датчик скорости, 134 - конденсатор, 138 - датчик положения дроссельной заслонки.
