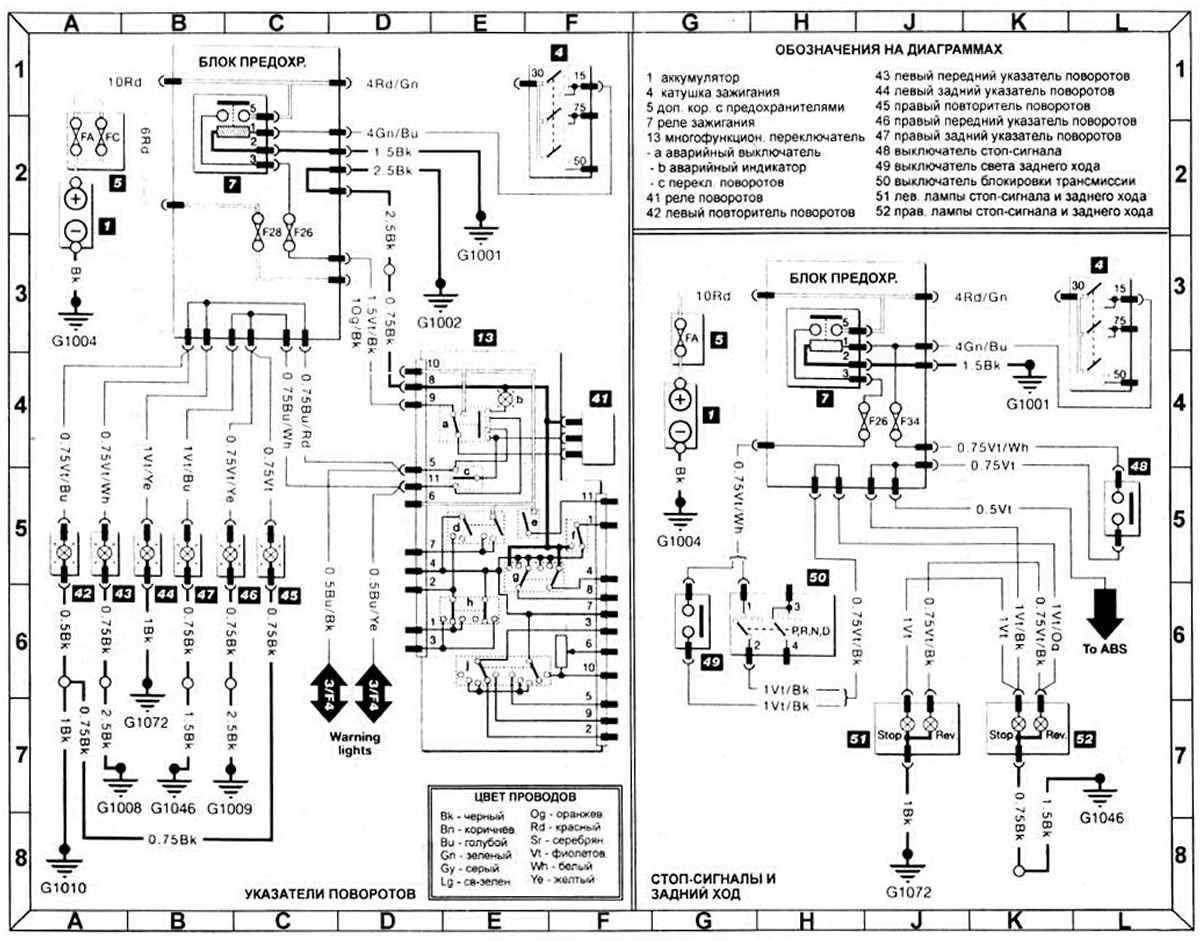

Диаграмма 5. Указатели поворотов, аварийная сигнализация, стоп-сигналы и лампы света заднего хода - автомобили изготовленные с 1996 года.
1 аккумулятор
4 катушка зажигания
5 доп. кор. с предохранителями
7 реле зажигания
13 многофункцион. переключатель
- a аварийный выключатель
- b аварийный индикатор
- с перекл. поворотов
41 реле поворотов
42 левый повторитель поворотов
43 левый передний указатель поворотов
44 левый задний указатель поворотов
45 правый повторитель поворотов
46 правый передний указатель поворотов
47 правый задний указатель поворотов
48 выключатель стоп-сигнала
49 выключатель света заднего хода
50 выключатель блокировки трансмиссии
51 лев лампы стоп-сигнала и заднего хода
52 прав лампы стоп-сигнала и заднего хода
