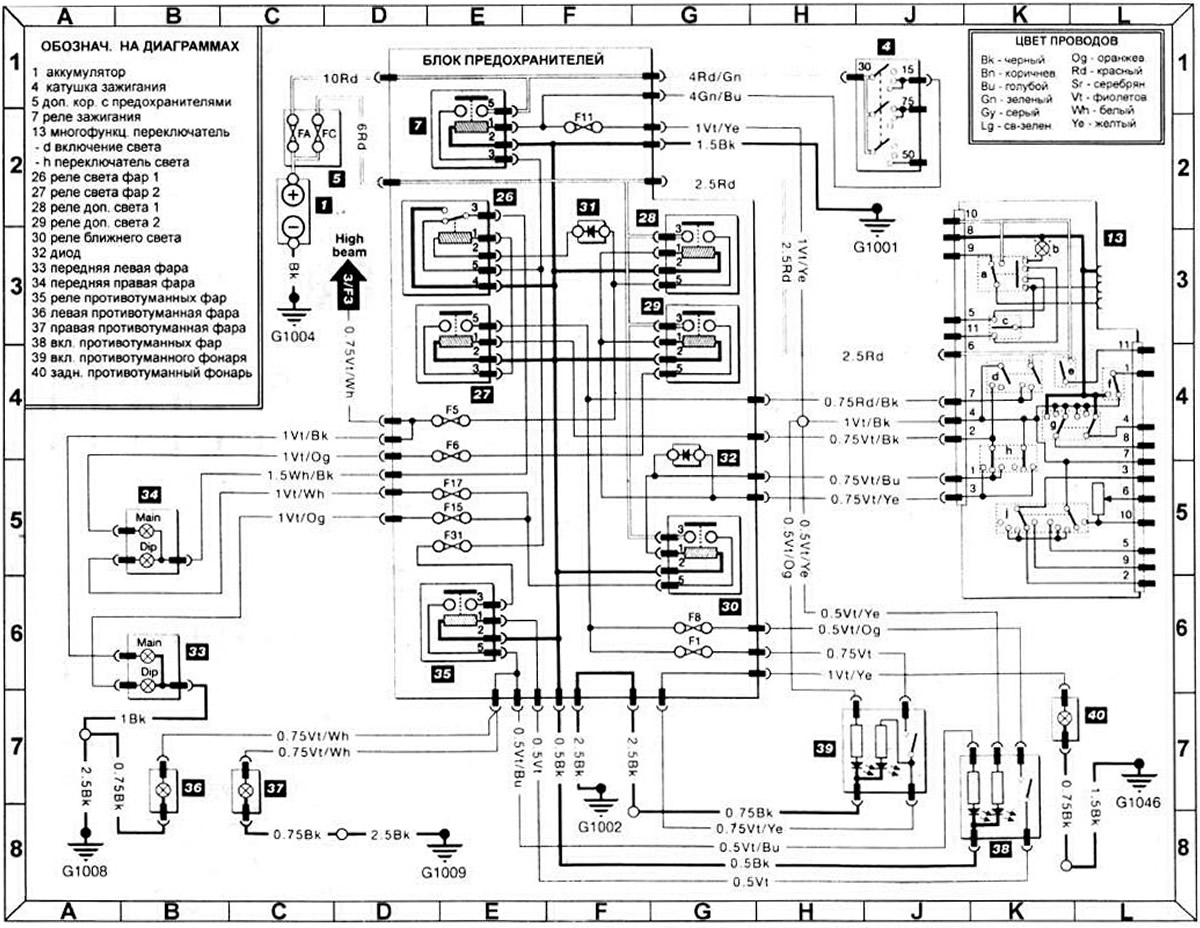

Диаграмма 4. Основное внешнее освещение и противотуманные фары и фонари - автомобили изготовленные с 1996 года.
1 аккумулятор
4 катушка зажигания
5 доп. кор. с предохранителями
7 реле зажигания
13 многофункц. переключатель
- d включение света
- h переключатель света
26 реле света фар 1
27 реле света фар 2
28 реле доп. света 1
29 реле доп. света 2
30 реле ближнего света
32 диод
33 передняя левая фара
34 передняя правая фара
35 реле противотуманных фар
36 левая противотуманная фара
37 правая противотуманная фара
38 вкл. противотуманных фар
39 вкл. противотуманного фонаря
40 задн. противотуманный фонарь
