Диаграмма 10. Внутреннее освещение салона (до 1995 года). Принципиальные схемы Ford Escort 5

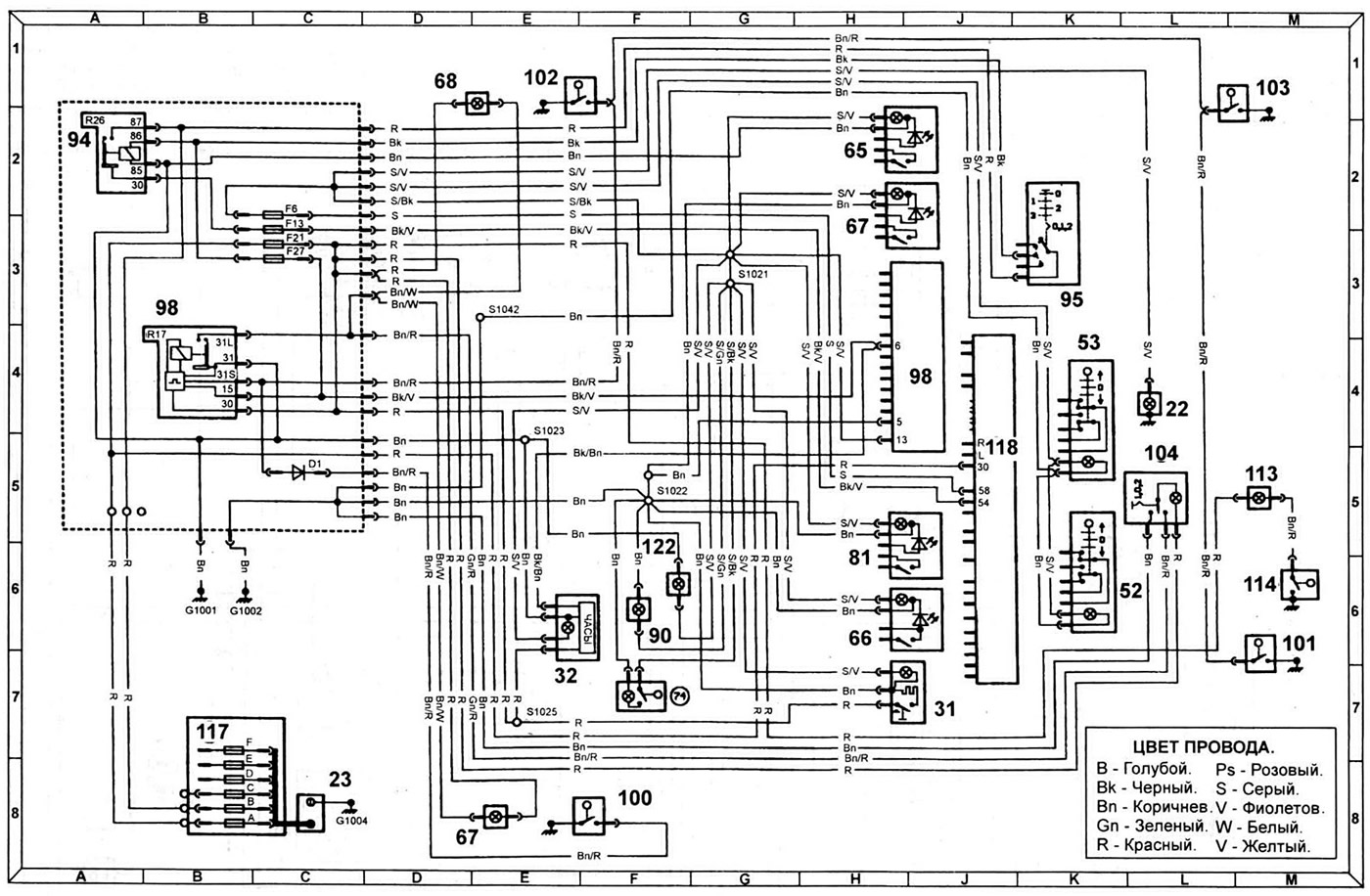

Диаграмма 10. Внутреннее освещение салона автомобилей изготовленных до 1995 года.

22 - подсветка переключателя освещения, 23 - аккумулятор, 31 - подсветка прикуривателя, 32 - часы, 52 - выключатель левого стеклоподъемника, 53 - выключатель правого стеклоподъемника, 65 - включатель противотуманных фар, 66 - включатель противотуманных фонарей, 67 - левая лампочка, 68 - правая лампочка, 74 - освещение вещевого ящика, 81 - выключатель обогревателя заднего стекла, 87 - выключатель обогревателя ветрового стекла, 90 -выключатель вентилятора отопителя, 94 - реле зажигания, 95 - замок зажигания, 98 комбинация приборов, 99 - реле внутреннего освещения, 100 - выключатель внутреннего освещения левой передней двери, 101 - выключатель внутреннего освещения левой задней двери, 102 - выключатель внутреннего освещения правой передней двери, 103 - выключатель внутреннего освещения правой задней двери, 104 - выключатель внутреннего освещения, 113 - лампа багажника, 114 - выключатель лампы багажника, 118 - многофункциональный переключатель, 122 - подсветка радиоприемника.
