Диаграмма 2. Системы запуска, зарядки, охлаждения, сигнализация и индикаторы (с 1996 года). Принципиальные схемы Ford Escort 5

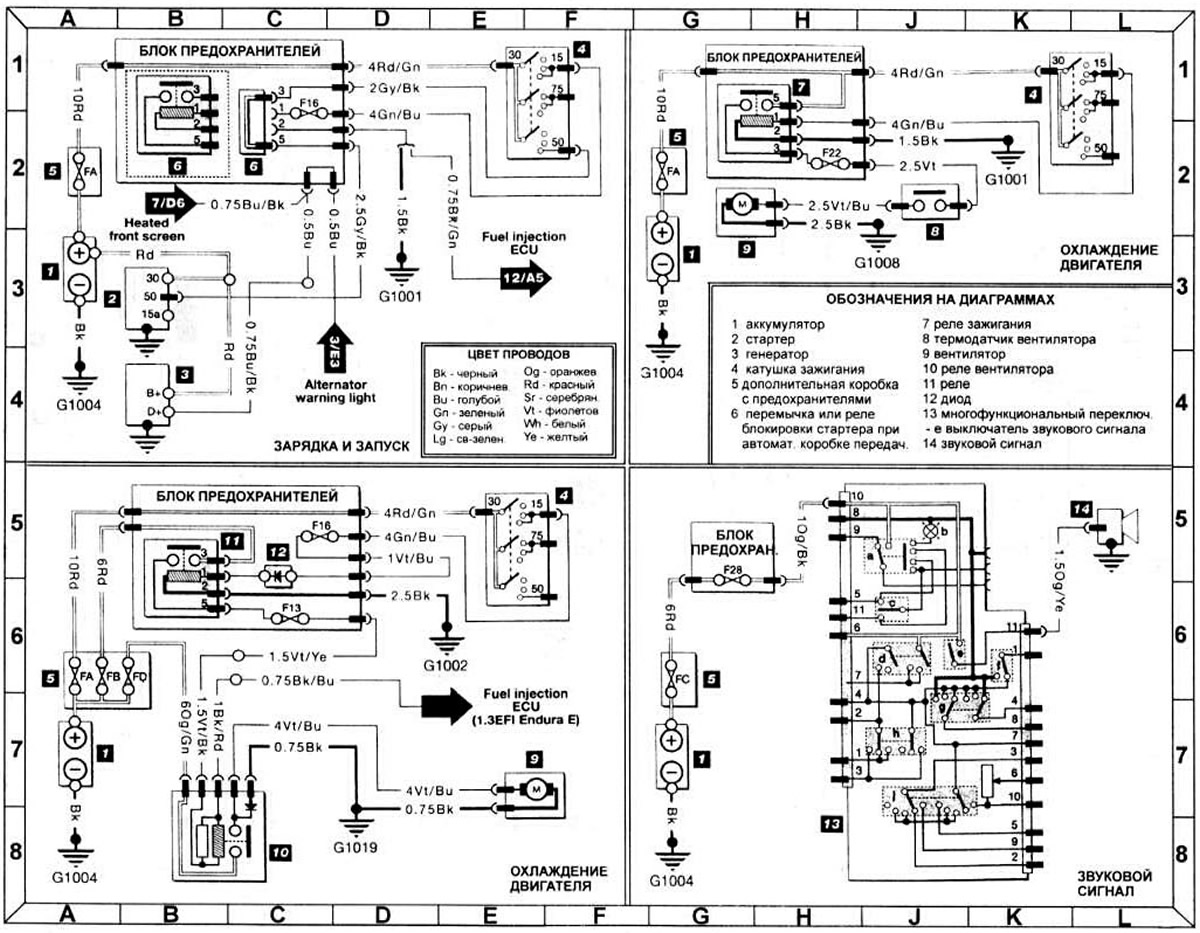

Диаграмма 2. Системы запуска, зарядки, охлаждения, аварийная сигнализация и индикаторы- автомобили изготовленные с 1996 года.

1 аккумулятор

2 стартер

3 генератор

4 катушка зажигания

5 дополнительная коробка с предохранителями

6 перемычка или реле блокировки стартера при автомат коробке передач

7 реле зажигания

8 термодатчик вентилятора

9 вентилятор

10 реле вентилятора

11 реле

12 диод

13 многофункциональный переключ. выключатель звукового сигнала

14 звуковой сигнал
