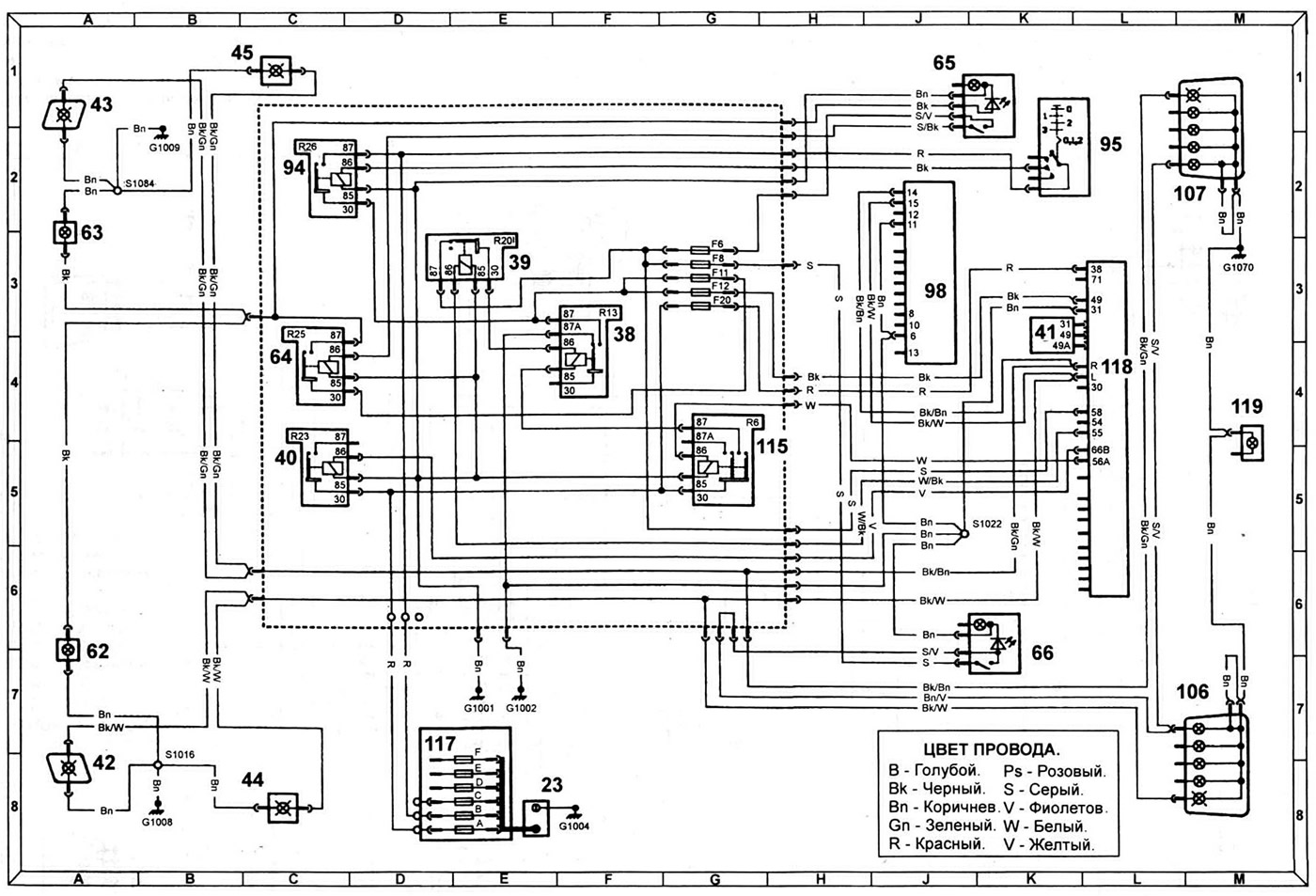

Диаграмма 9. Внешнее освещение - противотуманные и основные фары - автомобилей изготовленных до 1995 года.
23 - аккумулятор, 38 - реле, 39 - реле, 40 - реле вспомогательного света, 41 - реле поворотов, 42 - передний левый указатель поворотов, 43 - передний правый указатель поворотов, 44 - левый повторитель поворотов, 45 - правый повторитель поворотов, 62 - левая противотуманная фара, 63 - правая противотуманная фара, 64 - реле противотуманных фар, 65 - включатель противотуманных фар, 66 - включатель противотуманных фонарей, 94 - реле зажигания, 95 - замок зажигания, 98 - комбинация приборов, 106 - левый задний фонарь, 107 - правый задний фонарь, 115 - реле дальнего света, 117 - блок предохранителей в моторном отсеке, 118 - многофункциональный переключатель, 119 - освещение номерного знака.
